特瑞仕半導體（TOREX）推出帶負載斷開功能的0.8A升壓DC/DC轉換器XC9141/XC9142系列。

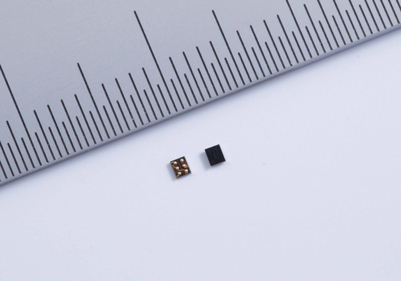

▲XC9141/XC9142系列

近幾年，用于便攜式設備的內置驅動器、小型封裝的升壓DC/DC轉換器的需求一直在增加。此外，對可向配備了待機時，為防止誤動作的輸入-輸出斷開（負載斷開功能）功能的產品、RTC等供電的旁路功能的要求也在日益增加。并且，省空間化的要求也很多，實現小型封裝陣容的擴充和電池的長壽命化的高效率需求也一直在增加，市場所需要的是省空間且高功能的升壓DC/DC轉換器。

此次開發的帶負載斷開功能的0.8A升壓DC/DC轉換器、XC9141/XC9142系列是一種最適于需要省空間化及高功能、高效率的家用健康器械、可穿戴設備等的電源IC。并且，通過采用超小型封裝WLP-6-01（1.28 x 1.08 x h0.4mm），將有助于設計面積的進一步省空間化。

通過減小內置Tr.的導通電阻，最大可供給0.8A的高效、穩定的電流。

在輸出電壓為3.3V時，100Ω的電阻性負載的條件下，可從輸入電壓0.9V開始啟動，并能用于一節堿性或鎳氫電池的器械?？稍谳斎腚妷悍秶鸀?.65V～6.0V，輸出電壓范圍為1.8V～5.5V（精度±2.0％）下，以0.1V步進行設置，振蕩頻率可根據應用程序從1.2MHz、3.0MHz中選擇。

操作模式可從PWM控制（XC9141）、PWM/PFM自動切換控制（XC9142）中選擇。

此外，還內置了軟起動、負載斷開、CL自動放電、旁路開關功能。保護電路內置了過電流限制、積分閂鎖（積分閂鎖型正在開發）、輸出短路保護。

封裝可根據用途，從SOT-25、小型封裝USP-6C（1.8 x 2.0 x h0.6mm）、超小型封裝WLP-6-01（1.28 x 1.08 x h0.4mm）中選擇。

【XC9141/XC9142系列特點】

●　SOT-25、USP-6C、WLP-6-01中內置了同步整流功能

●　振蕩頻率可選擇高頻3MHz

●　通過PFM/PWM自動切換，實現輕負載高效率

●　可選擇旁路開關功能與負載斷開功能
