特瑞仕半導體（TOREX）推出線圈和控制IC組成整體型micro DC/DC轉換器的XCL系列產品中，首次開發了升壓式XCL101系列。

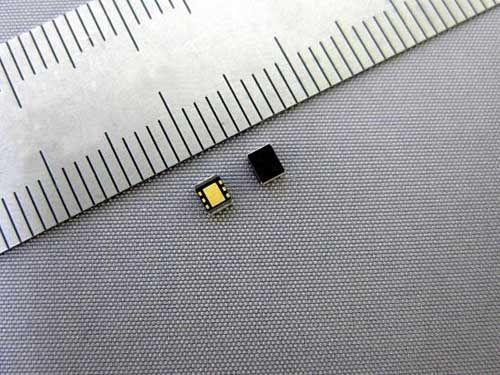

▲XCL101系列CL-2025 (2.5mm x 2.0mm x h1.0mm)

XCL101系列產品是把線圈和控制IC組成整體的超小型CL-2025（外形尺寸：2.5mm x 2.0mm x h1.0mm）升壓micro DC/DC轉換器。在外接零部件中只追加2個陶瓷電容即可構成電源電路、有利于節省電路板面積及縮短開發工期。此外，由于內置了線圈，使得電路板布局更為簡單，把不需要的輻射噪聲或工作中的故障抑制在最小限度。

工作電壓范圍在0.9V～5.5V之間，最適用于只使用1個堿性電池或鎳氫電池工作的應用目的。能在1.8～5.0V(精度±2.0%)的范圍內，以0.1V的間隔選擇輸出電壓。采用了PFM控制的同步整流控制方式，把消耗電流抑制在最小限度、實現了高效率。由于采用了PFM控制的同步整流方式能把消耗電流抑制在6.3μA的最小限度內，并實現了高效率。此外，XCL101系列產品內置了防止沖擊電流功能，能減輕因IC開始動作時的沖擊電流而引起的機器錯誤動作。

在CE=“Low電壓”時停止升壓動作，有輸入與輸出之間成截斷狀態的“A型”和使輸入與輸出之間成導通狀態的“C型”的2種類型，可以根據用途選擇。

TOREX在micro DC/DC轉換器的XCL系列中首次實現了升壓式產品，是對應于EU RoHS指令、無Pb、無鹵素和銻，注重環境保護的產品。 　　

【XCL101 系列特點】 　　

● 在micro DC/DC 轉換器、XCL 系列中，首次實現了升壓式產品 　　

● 由于是超小型，最適用于縮小印制板的實裝面積 　　

● 由于采用了PFM 控制的同步整流方式，實現了把消耗電流降低到6.3μA 　　

● 把線圈和IC 組裝在一個封裝件之內，實現了低噪聲 　　

● 在CE=“Low”工作時，備2種類型 　　

“A 型” 通過截斷輸入與輸出之間的導通狀態，降低電路中的消耗電流 　　

“C 型” 因為輸出了電池電壓，能用最小限度的功率保持存儲器的內容 　　

● 因為從0.9V 開始工作，能對應使用1個電池的應用目的 　　

● 內置了防止沖擊電流電路
