特瑞仕半導體（Torex）推出線圈與控制IC一體的降壓micro DC/DC轉換器XCL205/XCL206/XCL207系列。近年來隨著便攜式儀器向小型化、輕量化發(fā)展，對電源IC的小型化要求也不斷提高。

該DC/DC轉換器只需外加2個陶瓷電容，即可成為最大負載電流達600mA的電源。工作電壓范圍為2.0V～6.0V，固定輸出電壓可以0.05V的間隔在0.8V～4.0V的范圍內選擇?？刂艻C的開關頻率3MHz、并采用內置0.42ΩP溝道驅動晶體管及0.52ΩN溝道開關晶體管的同步整流方式。用戶可從PWM控制(XCL205)、PWM/PFM自動轉換控制(XCL206)、手動轉換控制(XCL207)3種類型中選擇工作模式。從輕負載到重負載的整個領域內都實現了靈活地高速響應、低紋波、高效率，并且待機時整個電路停止工作促使消耗電流被控制在1.0μA以下。

此外還內置了欠壓鎖定功能[UVLO（Under Voltage Lock Out）]，當輸入電壓在1.4V以下時強制內置驅動晶體管停止工作。

XCL205B/XCL206B/XCL207B系列的高速軟啟動功能可在0.25ms（TYP）內啟動輸出電壓。XCL205B(C)/XCL206B(C)/XCL207B(C)系列利用CL的放電功能在待機時接通內部開關，幫助負載電容CL中的電荷快速放電，促使輸出電壓高速返回VSS電平。

【XCL205/XCL206/XCL207系列特點】

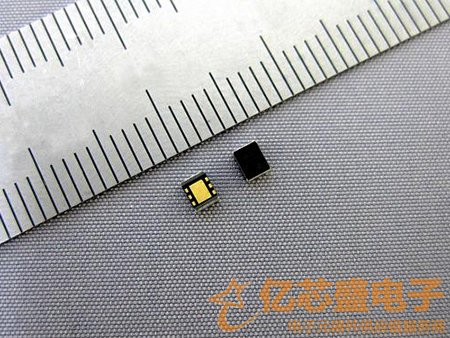

•超小型（2.5mm×2.0mm，h=1.0mm）結構有利于縮小電路板的裝配面積。

•實現了高度僅1mm的超薄化。

•雖屬超小型結構，保持與XC9235/XC9236/XC9237系列同等的IC特性。

•高轉換效率，最適于小型便攜式儀器。
